| Rendimiento del recubrimiento |

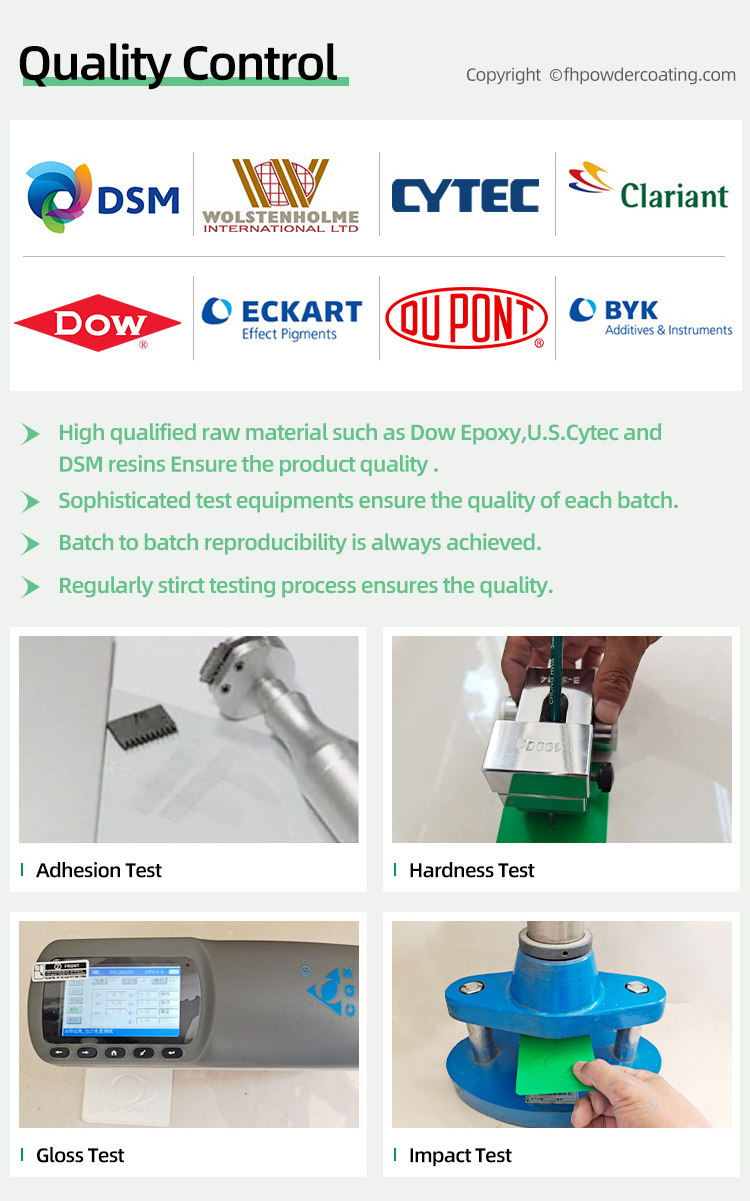

| Elementos de prueba | Estándares de inspección | Indicadores de prueba |
| Destacar | Esmaltado/Mate/Poca luz |
| Resistencia al impacto | ISO6272 | GB/T1732-1993 | 50 kg/cm2 | 40 kg/cm |
| Prueba de ventosas | ISO1520 | GB/T9753-1988 | 8 mm | 7 mm |
| La adhesión (método de la cuadrícula) | ISO2409 | GB/T9286-1998 | 0 |
| Doblado | ISO1519 | GB/T6742-1986 | 2 mm | 3 mm |
| Dureza del lápiz | ASTMD3363 | GB/T6739-1996 | 1H-2H |
| Prueba del spray de sal | ISO7253 | GB/T1771-1991 | >500 horas |
| Prueba de calor húmedo | ISO6270 | GB/T1740-1979 | >1000 horas |
| Resistencia al calor | 110°C/24 horas (blanco) | Buena retención de brillo, E≤0.3-0.4 |
| Exposición a la intemperie de Florida | ISO2810 | Sur 45°,12mons | Retención de brillo≥50% |
| Envejecimiento artificial acelerado | 60 °C/8 horas + 50 °C/4 horas de condensación, ciclo de 500 horas | Retención de brillo≥50% Estabilidad de color: E≤0.35 |
| |
| Anotar: | 1. El experimento anterior utiliza acero de 0,8 mm con desengrasado y oxidación, y el espesor del recubrimiento es de 50-70 micrones. |
| | 2. El rendimiento del recubrimiento anterior puede ser más bajo que brillante y ligeramente más bajo. |
