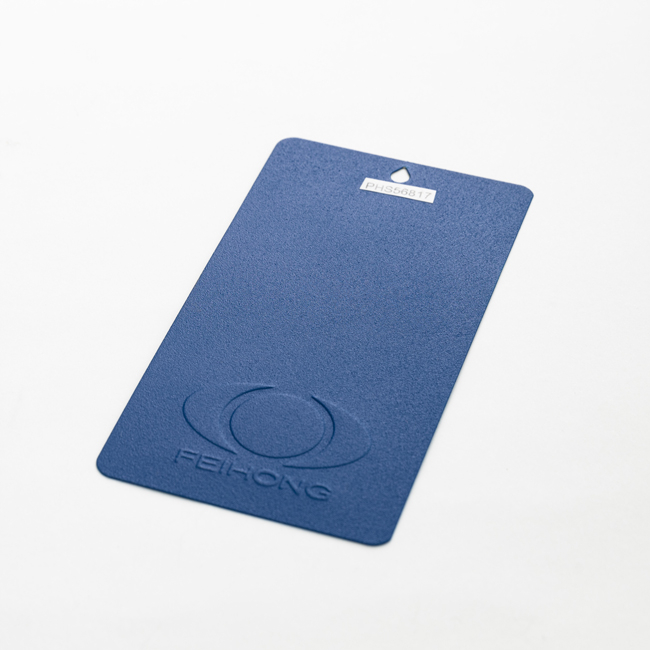

Colores : RAL5015/5012/5017
Superficie: textura arenosa
Brillo: mate
Química : Poliéster
Uso: uso en interiores o exteriores.
CALENDARIO DE SOLICITUD
Se aplica con pistola de proyección electrostática que puede proporcionar una tensión negativa de 60-80 kV.
Programa de curado: 180-200ºC /10-15 minutos dependiendo de la química del polvo.
Grosor de película óptimo: 80 -110 um
El tamaño del patrón de arrugas obtenido depende del espesor del revestimiento.
Las películas excesivamente delgadas o gruesas no darán un acabado satisfactorio.
Cobertura media: 7-10 m³/kg, la membrana es de 60 μm (calcular según la tasa de utilización del 100 % del recubrimiento en polvo). Embalaje: Envase de cartón, forrado con bolsa de polietileno, peso neto 20 o 25 kg.
Requisitos de almacenamiento: Almacenar por debajo de 30 °C, ventilado, seco, limpio, no cerca del fuego, calor, luz solar directa, vertederos abiertos está prohibido. Bajo esta condición, el polvo puede ser estable durante 12 meses, más del período de almacenamiento puede ser necesario. examinado, como los resultados cumplen con los requisitos, todavía se puede utilizar. Salud y seguridad: Este producto no es tóxico.En el curso de la inhalación de polvo debe evitarse.Los operadores deben usar mascarilla antipolvo y gafas adecuadas. Rendimiento del recubrimiento
| Rendimiento del recubrimiento |
| Elementos de prueba | Estándares de inspección | Indicadores de prueba |
| Destacar | Esmaltado/Mate/Poca luz |
| Resistencia al impacto | ISO6272 | GB/T1732-1993 | 50 kg/cm2 | 40 kg/cm |
| Prueba de ventosas | ISO1520 | GB/T9753-1988 | 8 mm | 7 mm |
| La adhesión (método de la cuadrícula) | ISO2409 | GB/T9286-1998 | 0 |
| Doblado | ISO1519 | GB/T6742-1986 | 2 mm | 3 mm |
| Dureza del lápiz | ASTMD3363 | GB/T6739-1996 | 1H-2H |
| Prueba del spray de sal | ISO7253 | GB/T1771-1991 | >500 horas |
| Prueba de calor húmedo | ISO6270 | GB/T1740-1979 | >1000 horas |
| Resistencia al calor | 110°C/24 horas (blanco) | Buena retención de brillo, E≤0.3-0.4 |
| Exposición a la intemperie de Florida | ISO2810 | Sur 45°,12mons | Retención de brillo≥50% |
| Envejecimiento artificial acelerado | 60 °C/8 horas + 50 °C/4 horas de condensación, ciclo de 500 horas | Retención de brillo≥50% Estabilidad de color: E≤0.35 |
| |
| Anotar: | 1. El experimento anterior utiliza acero de 0,8 mm con desengrasado y oxidación, y el espesor del recubrimiento es de 50-70 micrones. |
| | 2. El rendimiento del recubrimiento anterior puede ser más bajo que brillante y ligeramente más bajo. |
¿Por qué elegir nuestros productos? 1).Tenemos nuestra propia fábrica.La buena calidad y la competitividad es la ventaja de nuestra empresa.2).El material que elegimos siempre es bueno y los productos siempre salen con alta calidad.3).Se aceptan pedidos de prueba o pedidos de muestra.4).Nuestros productos se exportan a Europa, América, el Sudeste Asiático y otros países y regiones del mundo.5).Haremos todo lo posible para servirle todo el tiempo si tiene más preguntas.
Información del contacto:
Sra. Susie Xie
Teléfono: 86 25 83313610 Mafia/Whatsapp/Wechat: 86 17751006340
